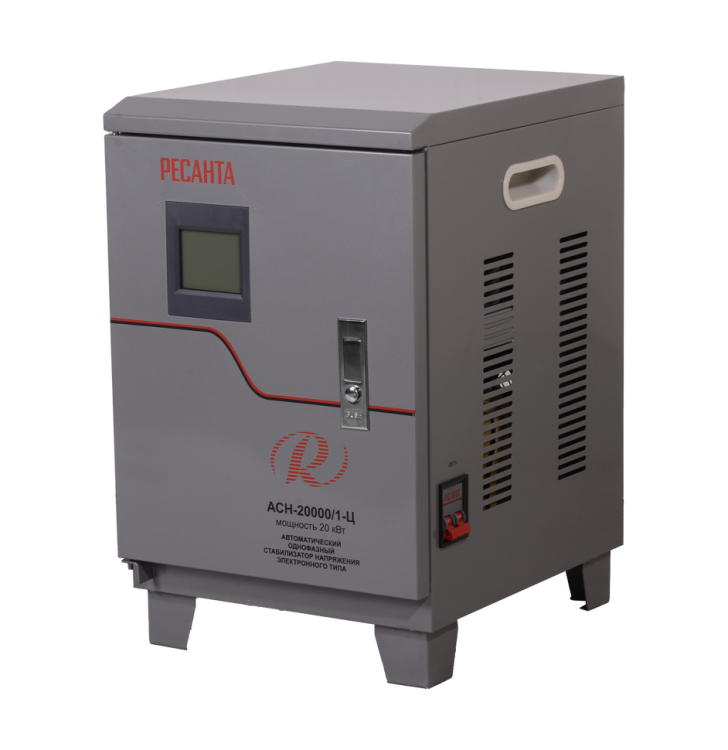

Стабилизатор напряжения Ресанта АСН 20000/1-Ц релейного типа предназначен для выравнивания входного напряжения и защиты приборов от перепадов напряжения с суммарной мощностью до 20 кВт. Работает с напряжением 220В с точностью до +/-8%. Устройство оснащено фильтрами сетевых помех, предотвращающими искажение частотной синусоиды, микропроцессорным управлением и цифровым индикатором напряжения, на котором отображаются параметры напряжения. Превышение пределов поддерживаемого входного напряжения автоматически отключает подачу питания. Прочный корпус защищает внутренние узлы аппарата от повреждений. Аппарат может обеспечить безопасную работу как любого вида бытового оборудования, включая системы освещения, отопления, кондиционирования, так и мощных электроприборов в производственных и жилых комплексах. В конструкции стабилизатора предусмотрены колеса для удобной транспортировки.
Принцип действия
Регулировка напряжения происходит за счет переключения обмоток на трансформаторе при помощи реле. Поэтому данный вид стабилизаторов называется релейный.
Катушка в данном стабилизаторе разделена отводами на 4 части, каждый отвод подсоединён к своему реле (разница между реле до 30В). Регулировка происходит как бы перепрыгиванием с отвода на отвод, пропуская часть витков (осуществляется ступенчатая регулировка), за счёт этого погрешность выходного напряжения в данном стабилизаторе возрастает до 8%, т.е. 17,6В. Т.к. регулировка в данном стабилизаторе осуществляется путём переключения реле (реле имеет принцип выключателя), за счёт этого время регулировки в данном стабилизаторе минимально и составляет 15 мсек, т.е. менее 1 секунды.
Стабилизатор релейного типа за счет своего принципа работы позволяет моментально реагировать даже на самые значительные и частые изменения напряжения в сети и предотвратить выход оборудования из строя. Номинальная мощность при входящем напряжении 190В составляет 20000Вт. Количество фаз = 1.
Защита стабилизатора
- Защита от выхода напряжения за пределы рабочего диапазона стабилизатора (рабочий диапазон стабилизатора от 140 до 260 В).
- Термозащита (тепловая защита) позволяет выключиться стабилизатору при превышении его мощности нагрузки над мощностью самого устройства.
Преимущества стабилизатора
- Высокая скорость срабатывания защиты.
- Аварийное отключение нагрузки при превышении максимальных показателей напряжения.
- Минимальное количество помех выходного напряжения.
- Контроль входного и выходного напряжения.
- Микропроцессорное управление.
